Scenario Deep Dive · 水务与管网
水务与管网：从井室到泵房的一条数据链
现场设备、采什么量、联动什么动作、交付什么清单，按五段写清。已交付：泵房与滤池测点接入、水质在线、漏损与爆管预警；可评估：排水防涝的雨量液位与闸泵联动。
已交付泵房 · 管网 · 滤池 可评估排水防涝闸泵联动
01 · Site Conditions
现场条件：先把三类现场分开看
泵房、管网与井室的供电、网络、安装空间和防护要求都不一样。混在一起谈，后面必然返工。
PUMP · 泵房室内
泵房与加药间
泵组与变频柜、液位计、压力表、加药泵。有市电与控制柜，适合导轨安装与有线汇聚；潮湿与腐蚀环境要确认柜内防护等级。
PIPE · 管网户外
管网与阀门井
电磁或超声流量计、压力变送器、阀门。多为电池供电与无线回传，安装空间按井室尺寸确认，天线位置影响信号质量。
WELL · 井室受限空间
水表井与监测点
远传水表、液位与压力终端。井内潮湿、汛期可能短期淹水，壳体与接头按现场水位确认，作业需气体检测与防坠措施。
开工前要确认的四项条件
- 供电：市电、太阳能或电池；电池型终端要写明上报频率与预期更换周期
- 网络：现场有无固定网络与运营商信号实测值，弱信号点位先做补点方案
- 安装空间：柜内导轨长度、井壁抱箍位置、天线引出路径
- 防护：井内水位、潮湿与腐蚀情况，是否需要 IP68 灌胶壳体
现场条件由双方共同确认。未确认项进风险清单，不默认满足；影响工期的在项目计划里标为前置条件。
02 · Data Path
数据链路：采集、汇聚、上行、建模四段
每一段都写清现场有什么、我们做什么、谁配合。链路不通的项目，多数问题出在第二段和第三段的接口没写清。
| 环节 | 现场有什么 | 我们怎么做 | 谁配合 |
|---|---|---|---|
| 采集 | 流量计、压力变送器、液位计、水表、加药泵控制回路 | 按 RS485/Modbus、脉冲量或 4-20mA 接入；量程与单位逐点登记 | 仪表供应方提供通讯协议与点表 |
| 汇聚 | 泵房控制柜、加药间、井室内安装空间 | 站端网关做协议转换与本地清洗，断网时缓存并保留时间戳 | 客户提供柜内安装位与供电 |
| 上行 | 既有专网、有线链路，或仅运营商无线信号 | 有线优先，无线按现场实测信号选制式与天线；补传窗口写进方案 | 客户确认链路归属与资费 |
| 建模 | 水厂与管网的既有命名习惯 | 点位命名、分区归属与设备模型按约定落在平台上，报表口径同步确认 | 客户指定业务口负责人确认命名 |
- 协议说不清的点位，先做现场信号核对：抓报文、对点表、确认寄存器地址，再进点位表
- 对不上的点标注为待确认，不默认可用，也不在验收时作为已完成项
- 断网与补传各做一次演练，记录缓存时长与补传完整性
03 · Control Actions
控制动作：哪些留在现场，哪些交给人
动作分两类：能就地闭环的规则下到边缘网关，需要判断的交给人。界线在方案阶段写清，避免上线后互相等。
EDGE · 就地毫秒级
就地执行的规则
- 液位速率叠加压力突降，判定疑似爆管并推送到值班手机
- 液位越限启停排水泵，闸门按开度联动
- 加药泵按浊度与余氯联动，超出区间先告警再降量
规则、阈值与延时参数写进规则表，随组态工程一起备份；断网时按最后下发的版本执行并留记录。
PLATFORM · 人工需确认
需要人确认的动作
- 涉及供水调度、停水与切换的指令，生成工单由值班人确认后执行
- 水质超标先留样与复核，处置结论由水质负责人签字
- 仪表系数修改、阈值调整实行双人确认并留变更记录
平台侧只负责告警分级、工单派发与处置回填，不替代现场的安全联锁与人工确认。
动作边界写在项目计划里：谁触发、谁确认、异常回退到哪一层。涉及既有 PLC 与安全联锁的部分，以客户既有控制逻辑为准，我们不改动其内部程序。
04 · Deliverables
交付物与责任边界
六项资料随项目节点移交，验收以功能与链路核对表为准。资料缺一项，验收单不签。
| 交付物 | 内容 | 责任方 | 验收看什么 |
|---|---|---|---|
| 点位表 | 测点名称、位置、量程、单位、协议与地址 | 我方编制，客户业务口确认 | 逐点核对，待确认项单列 |
| 接线与网络拓扑 | 端子对应、供电方式、上行与备用链路 | 我方编制，客户电气口确认 | 按图抽检端子与链路标识 |
| 组态备份 | 组态工程文件与规则表，带版本号 | 我方提交，客户留存 | 能恢复到上一版本 |
| 验收记录 | 功能与链路逐项核对结果、双方签字页 | 双方共同签署 | 动作逐条触发一次 |
| 运维手册 | 告警分级、常见处置、备件与返修路径 | 我方提交并做交接培训 | 值班人能按手册处置一类告警 |
行业专项资质与批件（如涉水产品卫生许可、计量器具型式批准）：不适用——本方案交付不含行业专项取证。项目确有需要的，按项目单列资质清单并明确责任方与取证周期。
05 · FAQ
水务与管网的常见问题

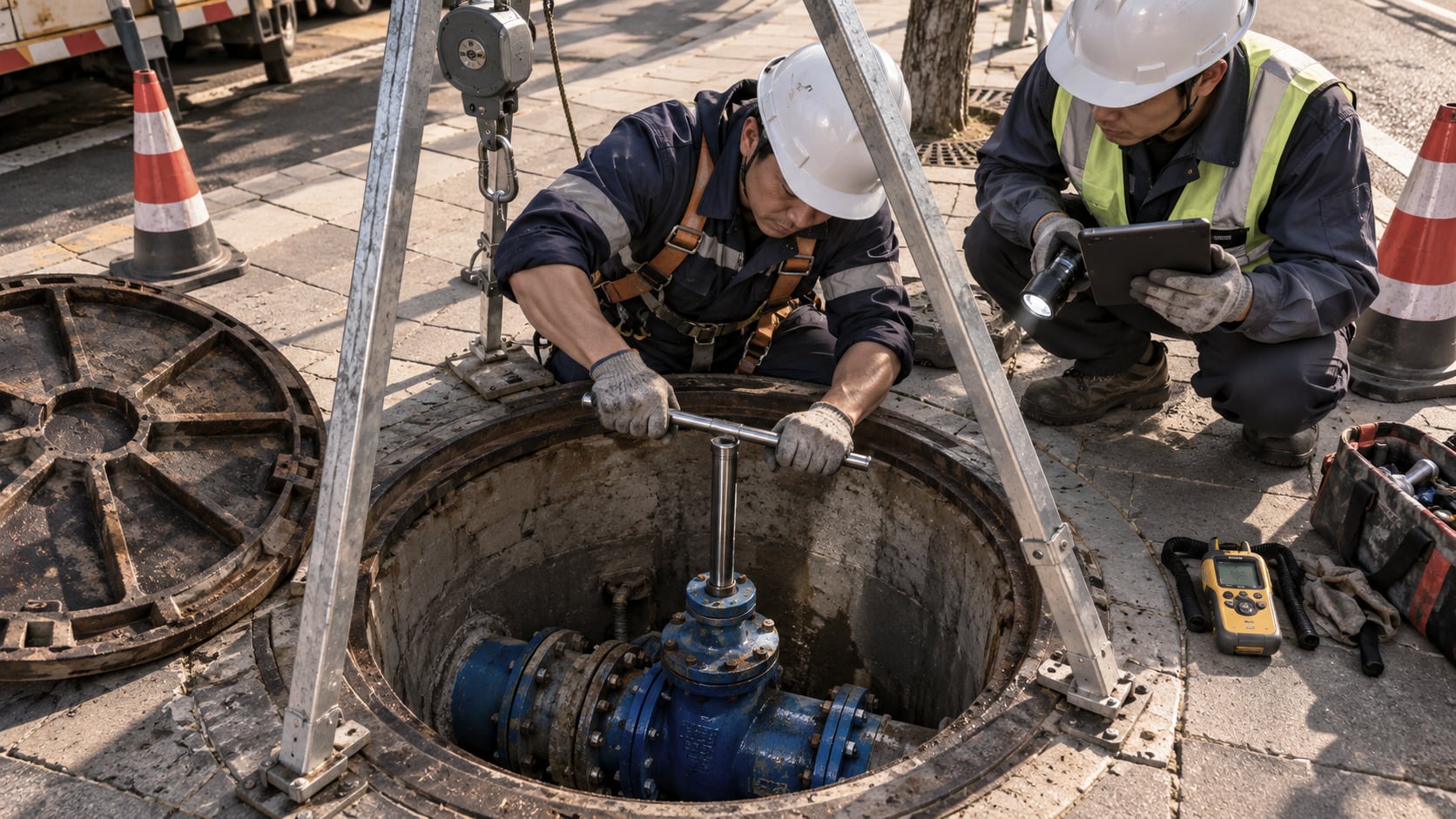

井室潮湿或汛期短期淹水，终端还能用吗
井内安装选 IP68 灌胶壳体配不锈钢抱箍，接口朝下并用防水胶泥封堵。汛期水位高于安装位的点位，按现场条件决定是否上移安装位或改用井外壁挂安装，这一点在点位表里逐点标注。
断网时数据会丢吗
网关与终端侧本地缓存，回线后按时间戳补传。缓存时长、上报频率与补传窗口在项目启动时确认，验收时做一次断网与恢复演练并记录补传完整性。
现场是老 PLC，通讯协议说不清怎么办
先做一次现场信号核对：抓报文、对点表、确认寄存器地址与数据类型，再出点位表。对不上的点标注为待确认，不默认可用，也不计入本期已完成范围。
仪表不是你们供的，谁负责标定
仪表标定由仪表供应方或客户计量部门负责，我们按标定后的量程做系数录入，并登记标定日期与有效期。标定证书作为点位表的附件留存。
需要涉水产品或计量类批件吗
本方案交付不含行业专项取证，这一项按「不适用」标注。项目确有批件要求时，按项目单列资质清单，明确责任方、取证周期与费用归属，不预写、不暗示已取得。
验收由谁做，看什么
按功能与链路核对表执行：点位逐点核对、联动动作逐条触发、断网与恢复各做一次，记录由双方签字。效果类指标的口径在项目启动时共同确认，不在验收时临时加项。
Next Step
带上井室与泵房的现场情况，我们先做条件确认
现场设备清单、点位规模、既有 PLC 与网络情况，越具体越好。确认完条件，再谈选型与交付范围。
